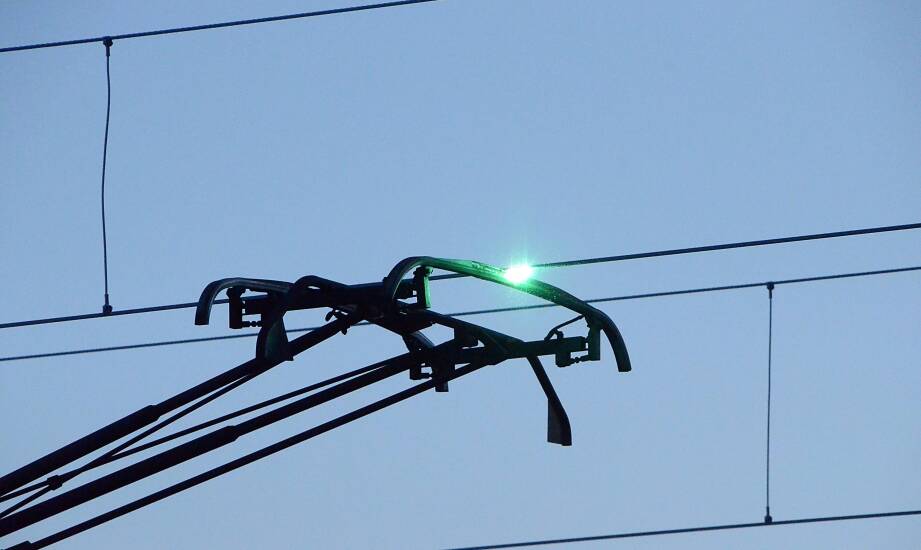

Kiedy złącze, zacisk i uchwyt pełnią różne role w torze trakcyjnym

Wymagające projekty modernizacji infrastruktury szynowej nie wybaczają błędów materiałowych. Zastosowanie nieodpowiedniego elementu do łączenia przewodów jezdnych typu DJP często uruchamia kaskadę problemów montażowych oraz późniejszych trudności eksploatacyjnych. Połączenie o zbyt wysokiej rezystancji przejścia wymusza lokalne nagrzewanie styków. Przyspiesza to luzowanie całego osprzętu poddawanego ciągłym drganiom i cyklom termicznym. Ryzyko przerw w zasilaniu pojazdów szynowych rośnie, co przekłada się na kosztowne przestoje całej inwestycji energetycznej. Zrozumienie granicy między utrzymaniem ciągłości prądowej a mechanicznym mocowaniem przewodu pozwala uniknąć wczesnych awarii sieci napowietrznej.

Przeczytaj również: Mieszkania na sprzedaż w Tarnowie: Jak wybrać najlepszą ofertę?

Rozdział funkcji elektrycznych, mechanicznych i porządkujących

Prawidłowe funkcjonowanie toru trakcyjnego wymaga ścisłego rozróżnienia ról poszczególnych komponentów. Złącza kablowe realizują przede wszystkim zadania elektryczne. Ich konstrukcja zapewnia niskooporowe połączenie dwóch odcinków przewodu jezdnego lub liny nośnej, pozwalając na bezpieczne przenoszenie prądów roboczych i zwarciowych. Optymalnie dobrany element stykowy nie generuje nadmiernego ciepła, co chroni strukturę miedzi przed przyspieszonym przegrzaniem.

Przeczytaj również: Iniekcja a ochrona przed szkodliwym działaniem wód gruntowych – co warto wiedzieć?

Zaciski pełnią z kolei funkcję stricte mechaniczną. Służą do stabilnego mocowania przewodu do wieszaka lub specjalnej konstrukcji wsporczej. Komponent ten przenosi znaczne siły naciągu i absorbuje wibracje wywołane ślizgiem pantografu. W sieci łańcuchowej wykorzystującej druty jezdne o przekrojach DJP 100 lub DJP 120 mm² odpowiednio wyprofilowane rowki w górnej partii ułatwiają instalację. Taka metoda montażu uchwytów zaciskowych nie narusza dolnej powierzchni ślizgowej drutu. Wykorzystywane powszechnie złączki śrubowe lub klinowe dodatkowo blokują przebieg okablowania. Specyfikacje techniczne wymagają, aby siła zacisku gwarantowała odporność na wyślizgnięcie przekraczającą 0,9 obliczeniowej siły rozrywającej.

Przeczytaj również: Efektywne rozwiązania budowlane w zakresie konstrukcji stropowych

Uchwyty odpowiadają natomiast za porządkowanie trasy przebiegu układu zasilania. Komponent ten utrzymuje zadaną geometrię podwieszenia i stabilizuje dystans między równoległymi drutami jezdnymi. Modele odległościowe zapobiegają krzyżowaniu się lub uderzaniu przewodów o siebie pod wpływem silnego wiatru. Pełnią one także zadanie ułatwiające prace kontrolne, wyznaczając regularne punkty inspekcji wizualnej układu. Zmieszanie tych trzech ról na etapie budowy skutkuje szybką degradacją sieci. Obciążenie elementu pozycjonującego naciągiem mechanicznym lub wymuszanie przewodzenia prądu przez styk konstrukcyjny nieuchronnie prowadzi do wypalania połączeń.

Kryteria doboru osprzętu a kompatybilność infrastruktury

Decyzja o zastosowaniu konkretnego rozwiązania zależy od parametrów technicznych linii kolejowej lub tramwajowej. Projektanci analizują przekrój przewodu, przewidywaną maksymalną gęstość prądu, amplitudę drgań rezonansowych oraz wahania temperatur na danym obszarze. Na szlakach o wysokim natężeniu ruchu konieczne jest stosowanie osprzętu o podwyższonej wytrzymałości mechanicznej i minimalnej rezystancji przejścia. Restrykcyjne normy branżowe, obejmujące wytyczne IET-110, narzucają rygorystyczne standardy bezpieczeństwa eksploatacyjnego. Ważnym aspektem pozostaje sam dostęp serwisowy. Odpowiednio zaprojektowany element stykowy umożliwia personelowi weryfikację siły dokręcenia bez konieczności rozpinania sekcji naprężeniowej.

Zapewnienie długotrwałej pracy infrastruktury wymaga patrzenia na układ napowietrzny jak na spójny ekosystem. Pełna kompatybilność oznacza, że złączki i zaciski muszą płynnie współpracować z izolatorami sekcyjnymi oraz linami nośnymi. Niedopuszczalne jest wprowadzanie do sieci dodatkowych naprężeń punktowych czy tworzenie wąskich gardeł oporowych. Praktyka inwestycyjna pokazuje powtarzalność błędów w fazie wczesnego montażu. Należy do nich łączenie komponentów pochodzących z różnych rodzin normatywnych oraz ignorowanie promieni łuków trasy. Poważnym niedopatrzeniem bywa brak zaplanowania bezpiecznej przestrzeni na dokonywanie pomiarów termowizyjnych. Zespół wrocławskiej spółki Involt, dostarczając osprzęt trakcyjny oraz kable i przewody, dba o zachowanie pełnej spójności technicznej. Integracja znormalizowanych elementów wsporczych niweluje ryzyko niekontrolowanego zerwania liny podczas nagłych spadków temperatury.

W realizacji inwestycji elektroenergetycznych liczy się ścisłe dopasowanie przypisanej funkcji sprzętu do rzeczywistych warunków obciążeniowych sieci. Zwykła zbieżność średnicy otworu montażowego nie gwarantuje bezawaryjnej pracy na zelektryfikowanej linii. Prawidłowa identyfikacja różnic pomiędzy przenoszeniem prądu, stabilizacją mechaniczną i prowadzeniem toru warunkuje pełne bezpieczeństwo eksploatacji trakcji. Systemowe planowanie punktów łączenia zapewnia długofalową trwałość sieci zasilającej i chroni infrastrukturę szynową przed paraliżującymi uszkodzeniami mechanicznymi.
